XYT-1500型巖心鉆機拖車平臺研制成功
4/14/2020 3:14:51 PM

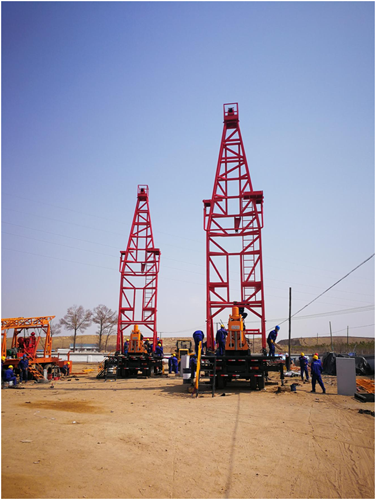

2020年4月3日，河北建勘鉆探設備有限公司為核工業二四三大隊研制的XYT-1500型巖心鉆機拖車平臺安裝調試完畢，順利發運至內蒙古鄂爾多斯杭錦旗烏定補拉溝，進行地質礦藏鉆探施工。
該型巖心鉆機拖車平臺委托中國石油大港油田檢測監督評價中心進行了現場載荷應力貼片試驗，鉆塔在加載 525kN 時的實測最大應力值為 107.99MPa，經鉆塔和游動系統自重應力修正后最大應力值為117.99MPa；根據實測應力值計算，該鉆塔實際額定靜鉤載滿足設計要求，鉆塔評定為 A 級，可承受的額定靜鉤載為 500kN，可在其額定靜鉤載范圍內進行作業。
XYT-1500型巖心鉆機拖車平臺還具有以下特點：
1．拖車平臺拖車采用全掛牽引方式，前橋有旋轉轉盤；配雙管路斷氣剎車，配減震裝置，配適合“東風”車的尾燈系統；車橋數量為3橋12胎；輪距1840mm，軸距1310+4820mm；拖車承載能力40T，鉆機牽引行走限速≤40km/h。
2．拖車平臺的鉆塔有效高度12740mm，額定載荷500KN；二層臺高度8000mm，二層臺可擺靠Φ60鉆桿（9.4m立根）1500m。
3．拖車平臺的液壓系統配套四只支腿油缸，前場支腿油缸可折疊，工作狀態油缸中心距≥4m；帶雙向液壓鎖，帶機械絲杠鎖，正常工作時油缸活塞不受力，機械絲杠受力；起塔油缸帶雙向液壓鎖，防止因操作失誤或管線爆裂損壞鉆塔，帶分配閥，可平衡兩支起塔油缸起升同步均勻一致，起塔及落塔都設置節流調速閥，防止起落塔過快。
XYT-1500型巖心鉆機拖車平臺主要技術參數：
鉆塔額定靜鉤載（3×2輪系、無立根、無風載） 500kN
鉆塔有效高度 12740mm
鉆塔二層臺高度 8000mm
鉆塔二層臺容量（Φ60鉆桿） 1500m
液壓系統工作壓力 16MPa
液壓系統電機功率 5.5kW
液壓系統油箱容積 160L
拖車結構 三橋12胎
拖車輪距 1840mm
拖車軸距 1310+4820mm
拖車輪胎型號 12R22.5
拖車輪胎直徑 Φ1100mm
拖車承載能力 40T
拖車牽引行走限速 ≤40km/h
拖車底盤尺寸 8000×3000×1400mm
理論重量 10T
移運外形尺寸 12460×3100×4200mm
